搅拌摩擦焊（FSW）技术在新能源汽车液冷板焊接中的应用与优化
发布时间：2026-02-27 17:34
浏览次数：
搅拌摩擦焊（FSW）技术在新能源汽车液冷板焊接中的应用与优化
一、搅拌摩擦焊（FSW）技术概述
搅拌摩擦焊（Friction Stir Welding, FSW）是一种固态焊接工艺，核心原理是通过高强度旋转搅拌头，对工件接合面进行加热软化（不熔化），借助搅拌头的搅拌与挤压作用，实现工件的冶金结合。相较于传统铝合金焊接方法（如TIG、MIG焊接），FSW技术在新能源汽车零部件焊接中具备显著优势，具体如下：
焊缝质量高、缺陷少：固态焊接可有效避免传统熔化焊易出现的气孔、裂纹、夹渣等缺陷，焊缝致密性强，力学性能更稳定；
工件变形小：焊接过程中热影响区范围小，热输入低，可最大程度保留工件原有尺寸精度，适配新能源汽车轻量化铝合金零件（如液冷板、电池托盘）的精密焊接需求；
高效节能：焊接过程无需填充材料和保护气体，能耗仅为传统焊接的30%-50%，且焊接速度快，适合新能源汽车零部件批量生产工况；
适配性强：可实现复杂结构件的连续焊接，能满足液冷板曲折流道、电池托盘异形结构等特殊焊接需求。
二、FSW在新能源汽车液冷板焊接中的应用
液冷板是新能源汽车电池包、电控系统的关键散热组件，其焊接质量直接决定散热效率和整车安全性，因此对焊缝精度、密封性和一致性要求极高。FSW技术凭借自身优势，成为液冷板铝合金焊接的优选工艺，具体应用价值体现在以下方面：

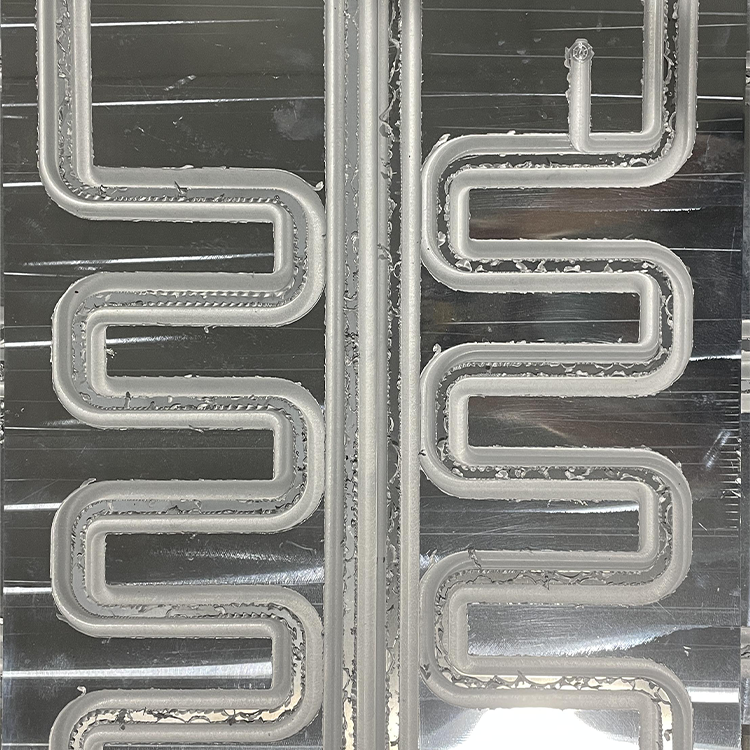

高精度焊缝保障密封性：焊接后焊缝均匀平整、无气孔、无泄漏，可有效避免液冷板流道堵塞、冷却液渗漏等问题，确保散热系统稳定运行；
适配复杂结构连续焊接：可灵活应对液冷板内部曲折流道、薄厚不均的结构设计，实现一次连续焊接成型，无需分段焊接，提升焊接一致性；
减少后期加工工序：焊缝表面光滑平整，焊接后无需额外打磨、抛光处理，大幅降低生产工序和人工成本；
提升生产效率：相比传统TIG/MIG焊接，FSW焊接速度提升30–50%，可适配液冷板批量生产需求，缩短生产周期。
案例示例
某新能源汽车企业电池液冷板（厚度5mm，铝合金材质）焊接项目，采用汇成FSW设备及定制化搅拌头进行焊接，最终实现焊缝强度达到母材98%，焊缝均匀无任何气孔、裂纹缺陷，生产效率较传统焊接提升约40%，返工率从12%降至0.5%，显著降低了生产成本，提升了产品合格率。
三、搅拌头设计与工艺优化
搅拌头作为FSW焊接的核心部件，其设计合理性、材质选择及工艺参数设置，直接决定焊接质量、生产效率和设备使用寿命。针对新能源汽车零部件（液冷板、电池托盘等）的焊接需求，搅拌头设计与工艺参数优化方向如下：
优化参数 | 优化方法 | 详细说明 |
|---|---|---|
刀具形状 | 采用圆柱或锥形搅拌针 | 根据液冷板、电池托盘的板厚（3-10mm）及铝合金牌号，选择对应形状的搅拌针，确保搅拌充分、焊缝均匀 |
刀具材质 | 选用高强耐磨钢或硬质合金 | 适配连续批量焊接工况，提升搅拌头耐磨性，延长使用寿命，减少更换频率，降低运维成本 |
转速 | 800–1500 rpm（按需调节） | 根据工件材料厚度和材质，精准控制转速，避免转速过高导致工件烧损、转速过低导致搅拌不充分 |
进给速度 | 20–80 mm/min | 进给速度直接影响焊缝宽度和密实度，需结合转速协同调节，平衡焊接效率与焊缝质量 |
加压力 | 3–10 kN | 确保搅拌头与工件充分接触、搅拌均匀，同时避免压力过大导致工件变形、压力过小导致焊缝未焊透 |
优化技巧：汇成工程师通过对新能源汽车液冷板、电池托盘等不同材料、不同厚度工件的反复实验，可精准调节转速、进给速度和加压力等核心参数，结合定制化搅拌头设计，实现焊缝零缺陷、高效率生产，适配不同企业的个性化焊接需求。
四、FSW焊接代加工解决方案
汇成新材料依托专业的FSW技术团队、定制化设备及标准化生产流程，为新能源汽车及相关工业企业，提供一站式FSW焊接代加工服务，覆盖多类零部件焊接需求，具体服务内容如下：
液冷板焊接：针对新能源汽车电池包、电控系统液冷板，提供高精度、高密封性焊接服务，适配不同流道设计和材质需求；
电机外壳焊接：聚焦电机外壳铝合金焊接，兼顾散热效率与结构强度，避免焊接变形影响电机运行精度；
电池托盘焊接：针对电池托盘异形结构、厚板焊接需求，实现高强度、低变形焊接，保障电池包安全性；
个性化定制服务：根据客户提供的工件图纸、生产要求，定制专属搅拌头与焊接设备，适配非标件焊接需求，提供全流程技术支持。
五、FSW技术对比与优势
在新能源汽车铝合金零部件焊接中，FSW搅拌摩擦焊与传统TIG/MIG焊接相比，优势更为突出，具体对比如下：
对比项目 | 传统TIG/MIG焊接 | FSW搅拌摩擦焊 |
|---|---|---|
焊缝质量 | 易产生气孔、裂纹、夹渣等缺陷，密封性较差 | 焊缝高密度、无明显缺陷，密封性强，力学性能优异 |
工件变形 | 热输入高，工件变形较大，需后期校正 | 热影响区小，变形极小，无需后期校正 |
能耗 | 高，需消耗填充材料和保护气体 | 较低，无需填充材料和保护气体，节能效果显著 |
焊接速度 | 较慢，难以适配批量生产 | 快，可实现连续焊接，适配批量生产工况 |
后处理 | 焊缝表面粗糙，需额外打磨、抛光处理 | 焊缝表面光滑平整，几乎无需后处理 |
企业价值：对新能源汽车及相关制造企业而言，采用FSW搅拌摩擦焊技术，不仅能显著提升焊接质量和生产效率，降低生产成本和返工率，还能凭借先进的焊接工艺，增强企业技术专业背书，提升市场竞争力。
六、结语
随着新能源汽车行业的快速发展，对铝合金零部件焊接质量、效率的要求不断提升，搅拌摩擦焊（FSW）技术凭借高质量、低变形、高效节能、适配性强等优势，已成为新能源汽车液冷板、电机外壳、电池托盘等核心零部件焊接的重要工艺。汇成新材料凭借专业的FSW设备、定制化搅拌头设计能力、成熟的工艺优化方案及一站式焊接代加工服务，助力客户解决焊接痛点，实现高质量、高效率、低成本的焊接生产，赋能新能源汽车工业升级。
